quadri mcc am95 a cassetti estraibili

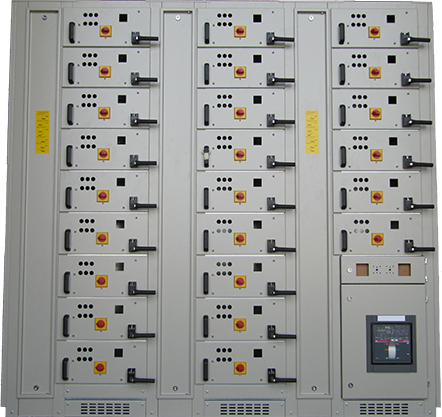

AM95 1Il quadro MCC “am95” propone soluzioni costruttive che lo rendono differente dalla maggior parte dei quadri di distribuzione dello stesso tipo.

Il quadro “am95” è pensato per rispondere ad ogni esigenza del cliente in termini di dimensioni, modularità e composizione: la sua versatilità non solo permette di realizzare una qualsiasi configurazione ma anche di effettuare modifiche alla composizione senza alcuna limitazione, anche ad installazione avvenuta.

Le dimensioni standard della colonna sono 750x500x2300 cm ed una colonna può ospitare al massino 14 cassetti di grandezza “1”.

Sono proponibili nella stessa colonna: utenze di tipo fisso, mobile, con inverter, soft-starter, distributori modulari. La soluzione permette di intervenire anche con il quadro in servizio permettendo inoltre di rendere una unità fissa estraibile e viceversa.

La modularità permette inoltre, per esempio ove richiesto un funzionamento garantito 24 ore su 24, di avere un modulo di pari funzionalità di scorta, che possa sostituire quello eventualmente fuori servizio, in pochi minuti e senza interruzione dell’alimentatore principale.



Quadro di Bassa Tensione

  • Tipo MCC a cassetti estraibili
  • In= 1250A
  • Icc=50kA

B.T. Switchboard

  • Type MCC drow-out unit
  • In= 1250A
  • Icc=50kA

I quadri MCC “am95” a cassetti estraibili possono essere forniti in varie soluzioni :

  • - Solo carpenteria montata e predisposta con montaggio apparecchiatura a carico cliente
  • - Cablati e collaudati con apparecchiatura elettrica fornita dal cliente
  • - Cablati e collaudati completi di apparecchiatura secondo le disposizioni del cliente

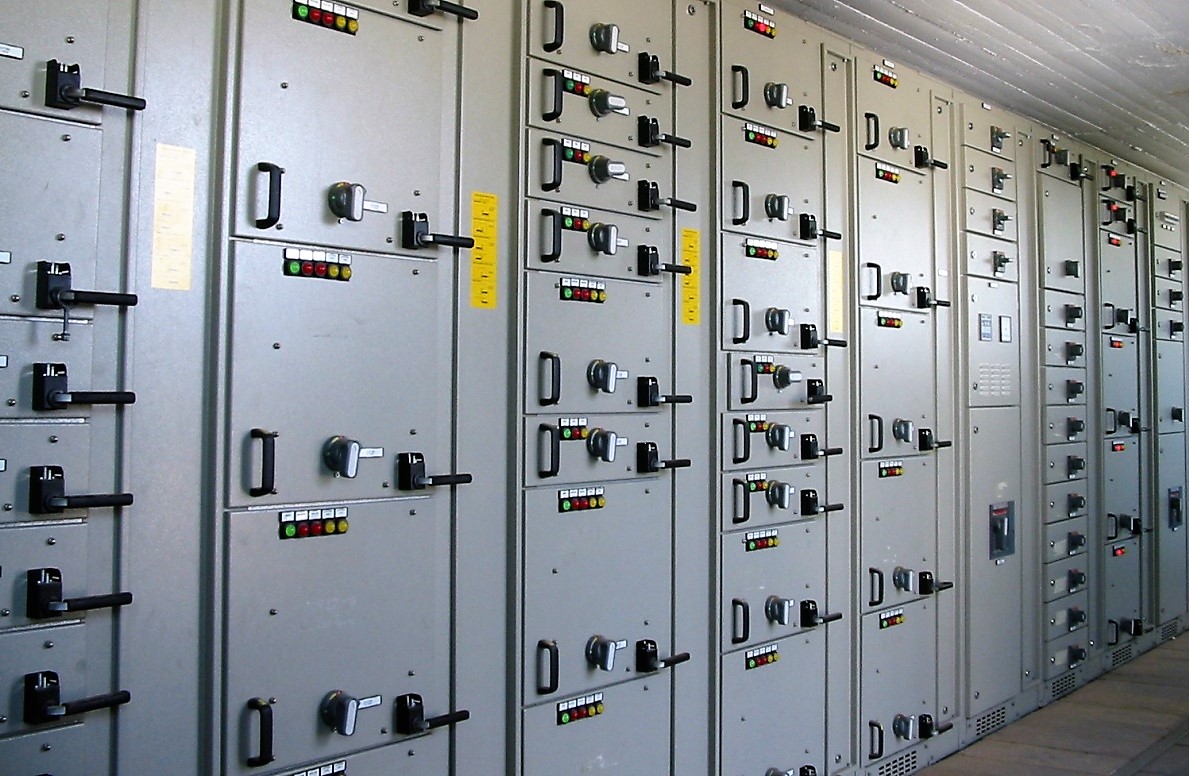

eee

CARATTERISTICHE ELETTRICHE

Tensione nominale di impiego (Ue) 660V
Tensione nominale di isolamento (Ui) 1000V
Tensione di prova a frequenza industriale circuiti di potenza 3500V
Tensione di prova a frequenza industriale circuiti ausiliari 2000V
Tensione nominale di tenuta ad impulso (1,2/50 µs) (Uimp) 8000V
Frequenza nominale (f) 50-60Hz
Corrente nominale sbarre omnibus (In) 900-1250A
Corrente nominale semisbarre derivazione 400-700A
Corrente nominale di breve durata ammissibile per 1 secondo per omnibus e derivazioni 50kA
Corrente ammissibile di picco per omnibus e derivazioni 105kA
Corrente nominale di breve durata ammissibile per 1 secondo per circuito di protezione 30kA
Corrente ammissibile di picco per circuito di protezione 63kA
Corrente nominale parti estraibili modulo 1/14 250A
Corrente nominale parti estraibili modulo 2/14 450A
Corrente nominale di breve durata ammissibile per 0.2 secondi per unità estraibili 50kA
Corrente ammissibile di picco per unità estraibili 105kA



Rispondenza alle Normative tecniche

Italiano CEIEN 60439
Internazionali IEC 439-1



Caratteristiche meccaniche

Grado di protezione a porte aperte IP20
Massimo grado di protezione esterno con porte chiuse IP41
Temperatura ambiente massima 40°C
Altitudine massima 2000mt s.l.m.
Verniciature standard RAL7035b

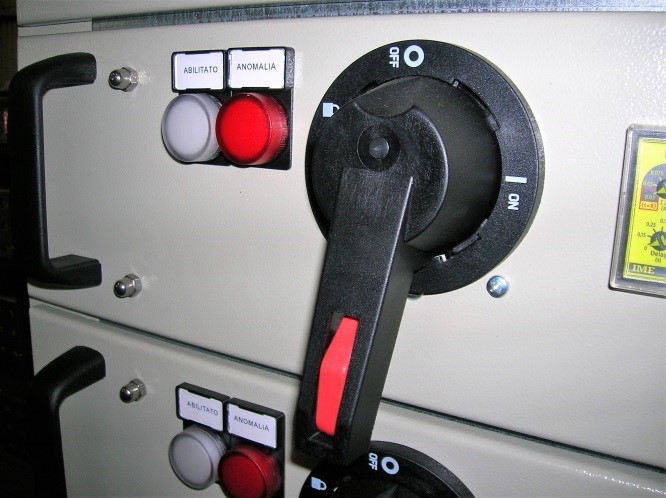

 am95 2
